KIA Rio: Fusíveis

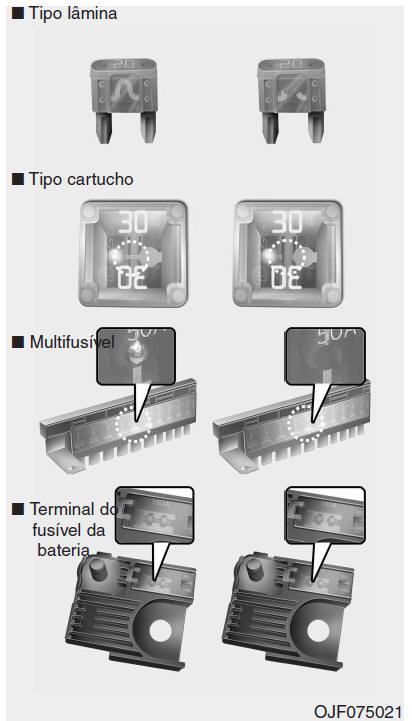

❈ Lado esquerdo : Normal

Lado direito : Fundido

Os fusíveis protegem o sistema eléctrico de um veículo contra danos causados por uma sobrecarga eléctrica.

Este veículo tem 2 (ou 3) painéis de fusíveis, um no suporte do painel lateral do condutor, outro no compartimento do motor, perto da bateria.

Se alguma luz, acessório ou comando do veículo deixar de funcionar, verifique o circuito de fusíveis correspondente.

Quando um fusível se funde, o elemento no seu interior derrete-se.

Se o sistema eléctrico não funcionar, comece por inspeccionar o painel de fusíveis do lado do condutor.

Antes de substituir um fusível fundido, desligue o cabo negativo da bateria.

Substitua sempre um fusível fundido por outro com a mesma classificação calorífica.

Se o fusível novo também se fundir, isso significa que há um problema elétrico.

Evite utilizar o sistema envolvido e consulte de imediato um concessionário Kia.

São usados três tipos de fusíveis: tipo lâmina para correntes mais baixas, tipo cartucho e tipo multi-fusível para correntes mais elevadas.

AVISO - Substituição do fusível

• Nunca substitua um fusível por outro com uma classificação calorífica diferente.
• Um fusível de mais alta capacidade pode causar danos e um incêndio.
• Nunca utilize um arame ou folha de alumínio para substituir um fusível, mesmo que seja apenas uma medida temporária, porque pode causar danos extensivos aos fios eléctricos e até provocar um incêndio.
• Não modifique nem acrescente arbitrariamente ligações elétricas ao seu veículo.

ATENÇÃO

Não utilize uma chave de fendas ou outro objecto metálico para remover fusíveis. Pode causar um curto-circuito e danificar o sistema.

INFORMAÇÃO

• Ao substituir o fusível, coloque a ignição na posição "OFF" (desligado) e desligue interruptores de todos os dispositivos elétricos. Em seguida, remova o terminal da bateria (-).
• A etiqueta do painel de fusíveis/relés do seu veículo pode diferir do aqui exibido.

ATENÇÃO

• Quando substituir um fusível queimado ou relé por um novo, assegurar que o novo fusível ou relé fica corretamente encaixado.

  O procedimento incorreto pode provocar danos nos cabos e no sistema elétrico e ser a causa de um possível incêndio.

• Não substituir fusíveis, relés ou terminais que estejam fixados com parafusos ou porcas. Se os fusíveis, relés ou terminais não foram corretamente apertados pode existir possibilidade de risco de incêndio. Se os fusíveis, relés e terminais apertados com cavilhas ou porcas estiverem fundidos, recomendamos que consulte um concessionário Kia.
• Não introduzir qualquer outro objeto, exemplo chave de fendas ou um arame, exceto fusíveis ou relés dentro dos terminais. Pode causar falha de contato e consequentemente mau funcionamento do sistema.
• Não use chaves de fendas nem fios elétricos após-venda no terminal destinado originalmente apenas para fusíveis e relés. Se o fizer pode danificar ou queimar o sistema elétrico e os fios no interior do veículo devido a falhas de contacto.
• Se ligar diretamente o fio das luzes traseiras ou substituir a lâmpada acima da capacidade regulamentada para instalação, por exemplo, em reboques, o bloco de junção interior pode queimar-se.

ATENÇÃO

Inspecione visualmente a tampa da bateria para garantir que esta está bem fechada.

Se a tampa da bateria não estiver bem fechada, poderá entrar humidade no sistema e danificar os componentes elétricos.

INFORMAÇÃO - É proibida a utilização de cablagem aleatória na reconversão de equipamentos

A utilização de cablagem aleatória no veículo pode ser perigosa devido a falhas e danos no desempenho do veículo.

A utilização de cablagem aleatória, especialmente na reconversão de sistemas AVN ou do sistema de alarme antirroubo, do controlo remoto do motor e do telefone ou rádio do veículo pode danificar o veículo ou provocar um incêndio.

INFORMAÇÃO - São proibidas remodelações

Não tente remodelar o veículo, seja de que forma for. Tal é ilegal e pode afetar o desempenho, durabilidade e segurança do veículo. A garantia também não cobre problemas causados devido a quaisquer remodelações.

Tome especial atenção a problemas de segurança que possam ser provocado devido à remodelação do veículo com dispositivos eletrónicos não autorizados (iluminação, caixa negra, equipamentos elétricos, dispositivos de diagnóstico, dispositivos de comunicação, etc.). Tal pode provocar avarias no veículo, danos na cablagem, descarga da bateria, danos no conector. Poderá também provocar um incêndio no veículo ou o veículo poderá provocar um incêndio.

INFORMAÇÃO - Aviso de coloração da janela

A coloração da janela (principalmente com película metálica) pode provocar problemas de comunicação ou de má receção de rádio, assim como avarias do sistema de iluminação automática devido à mudança excessiva de iluminação no interior do veículo. A solução utilizada também poderá escorrer para os dispositivos elétricos e eletrónicos provocando avarias ou falhas.
